UML 类图

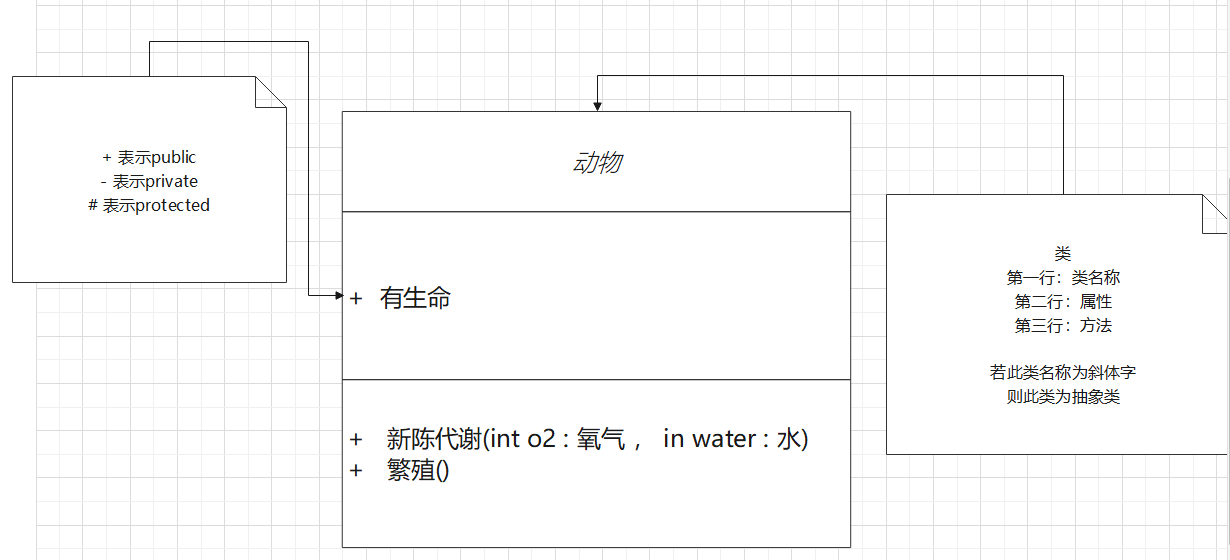

关于 UML 类图的介绍 ~

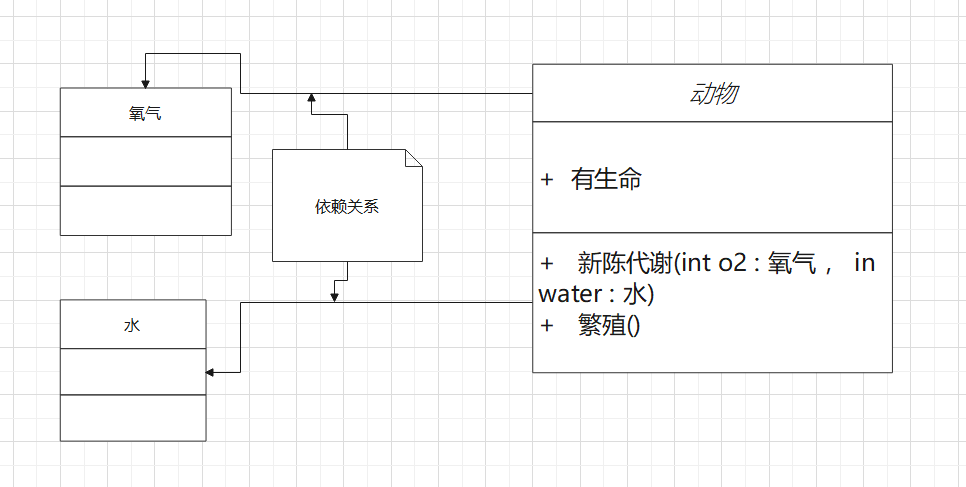

依赖关系： 动物新城代谢依赖于 氧气 水

abstract class Animal

{

　　public Metabolism (Oxygen oxygen, Water water)        //新陈代谢

　　{

　　}

}

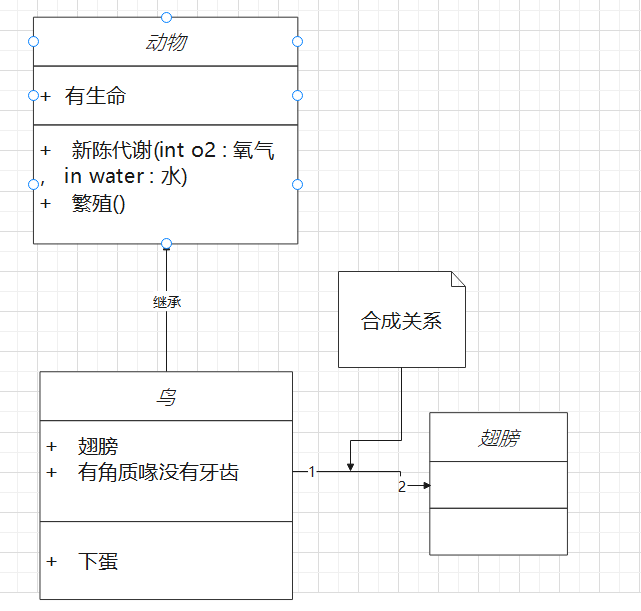

合成关系：强的“拥有关系” 体现了严格的部分和整体关系 ， 部分和整体的生命周期一样

class Bird

{

　　private Wings wings;

　　public Bird()

　　{
　　　　wings = new Wings();

　　}

}

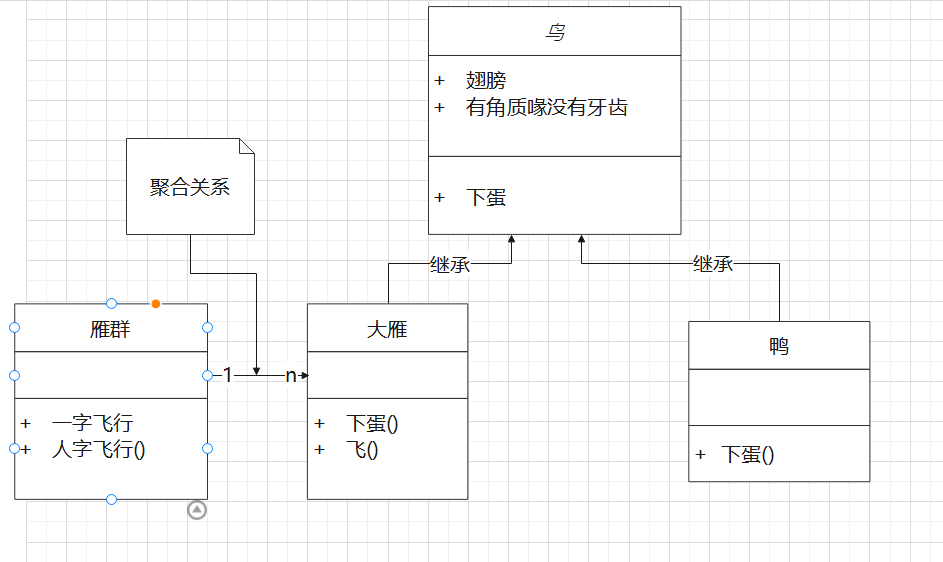

聚合关系：弱的“拥有关系” 体现的是A对象可以包含B对象，但B对象不是A对象的一部分

每只大雁都属于一个雁群 一个雁群可以有多个大雁

class  WideGooseAggregate

{

　　private WideGoose[]  arrayWideGoose;

}

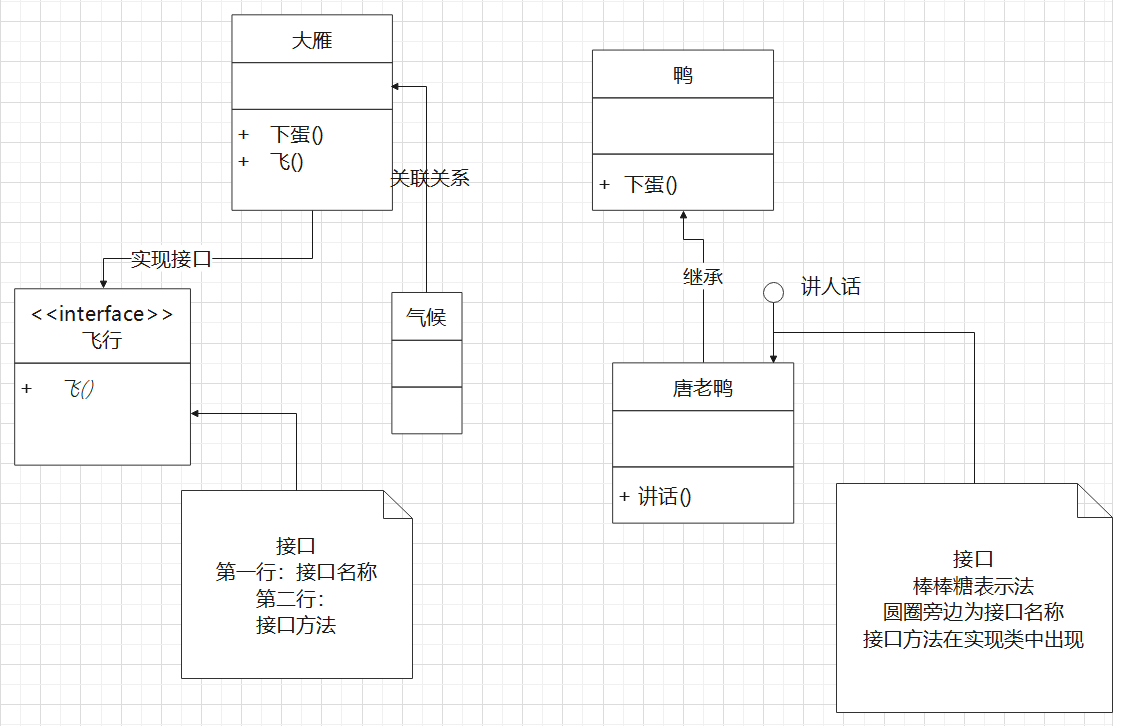

关联关系  ：大雁需要知道气候的变化，了解气候规律 那么这种一个类“了解”另一个类的关系称为关联关系

class WideGoose extends Bird

{

　　private Climate climate;

}
