实验 1：Mininet 源码安装和可视化拓扑工具

一、先进行源码的安装
源码安装过程中可能使用到的命令
$ mkdir sdn //新建 sdn 目录（名称可自定义），所有的应用安装在该目录下
$ sudo apt-get install git //安装 git
$ cd sdn //进入 sdn 目录
$ git clone git://github.com/mininet/mininet //下载 mininet 源码
$ cd mininet
$ sudo util/install.sh -a //在 mininet 目录下执行，-a 表示完整安装
$ sudo mn --version //查看版本

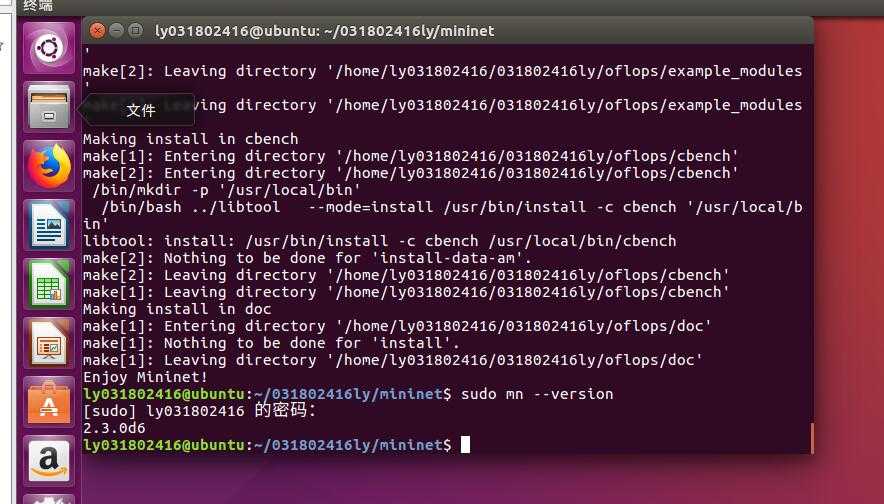

安装完成后能看到Enjoy Mininet!

二、使用可视化工具
使用到的命令
$ sudo ./mininet/examples/miniedit.py //在 Mininet 安装目录下执行

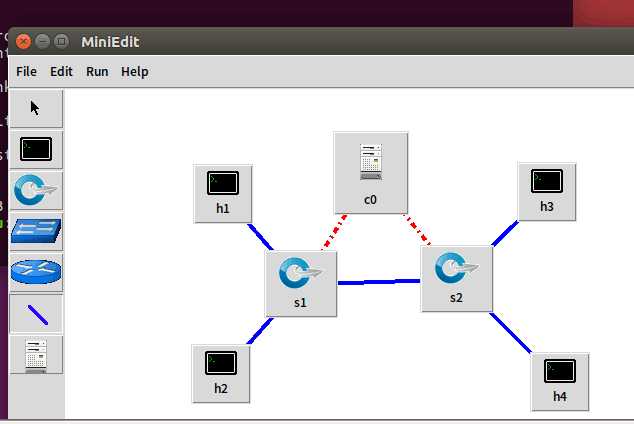

绘制如下拓扑图

依次设置主机 ip，以及 VLAN 等扩展设置。每台主机逐台操作；Controller 部分主要是设置控制器类型，此处可按默认设置，如果是外部控制器，要选择 Remote Controller，之后填上 Controller 的 ip，如果是本机则按照默认的 127.0.0.1 即可

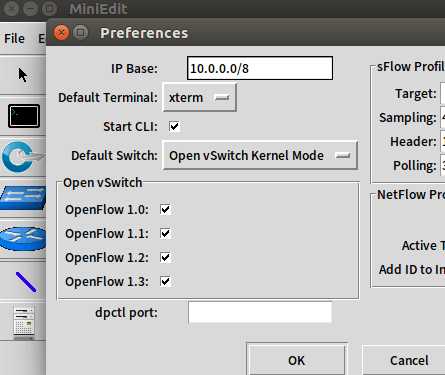

点击左上角的 Edit，进行全局设置，此时在默认设置的基础上，勾选“Start CLI”，将 OpenFlow 1.1 1.2 1.3 全部勾选。

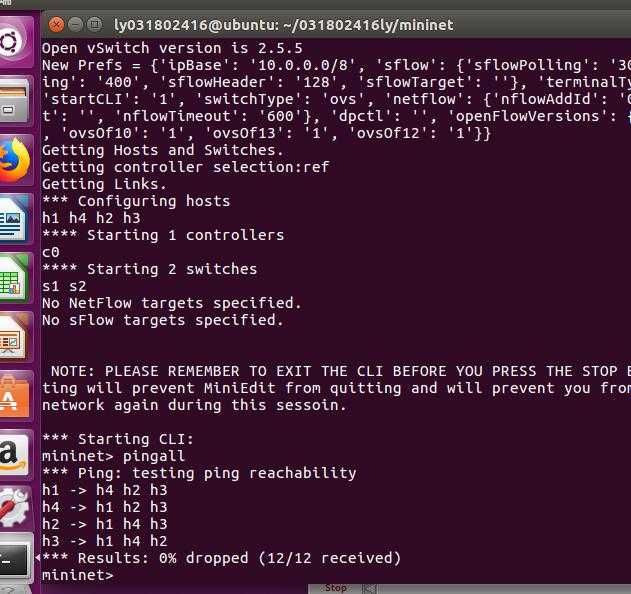

点击左下角的 Run，运行拓扑，由于开启了 CLI，可使用 pingall 命令测试主机的连通性，并做其他扩展操作。

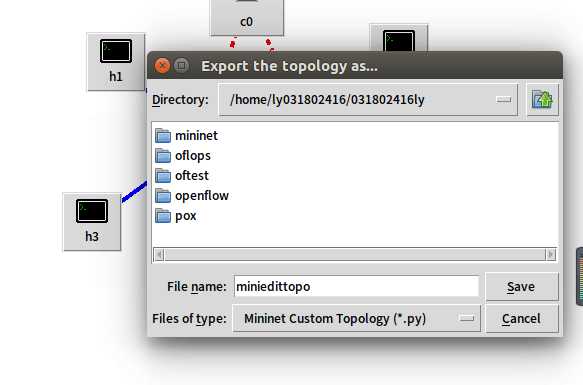

拓扑生成并确认无误之后，可以点击 miniedit 左上角的 File 菜单，选择 Export Level 2 Script，将拓扑保存为 Python 脚本，方便之后执行脚本一键生成。

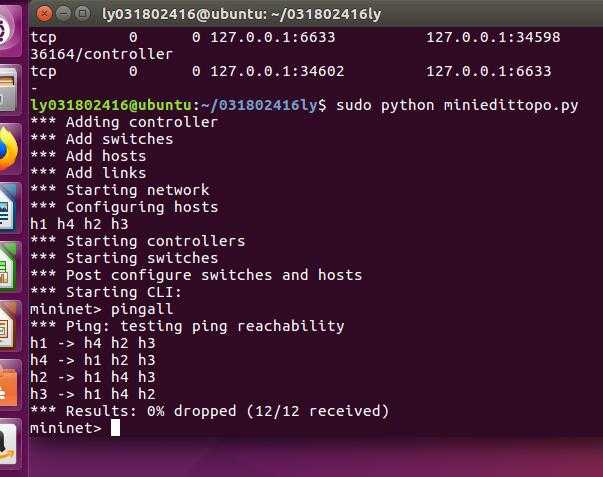

最后结果：
