OSPF汇总

OSPF支持 vlsm 和 cidr（超网）

啥是超网？

 举例说明， 就是一个192.168.1.0/24的网络，被汇总成192.168.0.0/16,

超过原有网络主类地址要求的汇总，就叫CIDR超网汇总

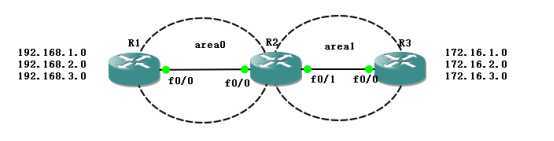

 运行OSPF多区域，

那么这时R2的定位，就是ABR（连接着多个区域），这张图中也叫可以称为骨干路由器（因为有一个口和area0 相连）,注意，OSPF的汇总也要在ABR上配置

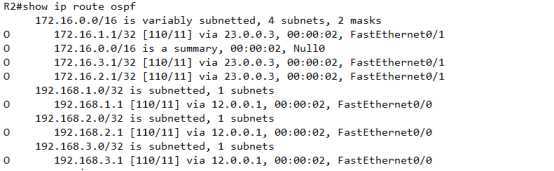

 在R2上可以看到来自于两侧设备通告过来的路由

最主要的是在两侧，能否收到来自于不同区域的路由条目

这里我就不切图了，一定是可以收到OIA的条目的

下面开始汇总

汇总注意事项

1 要汇总的区域，（或者说针对于哪个区域汇总）

那么现在在R2上，也就是ABR上进行汇总更新

让R3只看到一条，

r2(config-if)#router ospf 1

r2(config-router)#area 0 range 192.168.0.0 255.255.0.0

将区域0的192.168.（1-3）.0地址汇总成192.168.0.0 255.255.0.0，进行超网汇总

R2

R2(config)#router ospf 1

R2(config-router)#area 1 range 172.16.0.0 255.255.0.0

把AREA1区域汇总成172.16.0.0 /16位的

完成，

在R2和R3上分别查看路由表，看有什么变化

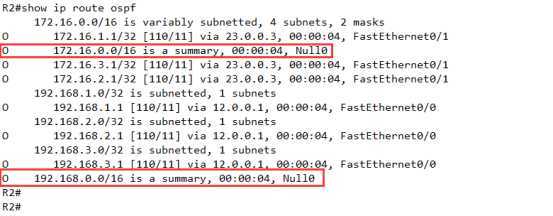

R2

 在R2（ABR设备上可以看到两个summary条目，并且都被配置了null0 ）

R1

 R3

那么

就结束了，汇总就这么简单，当然在实际中不用汇的这么大，需要按照实际的需求进行汇总，252，248，240，224。。。。。

---------------------------------------------------------------------
