mysql表的物理存储结构及逻辑结构

时间：2020-05-17 20:21:34 收藏：0 阅读：760

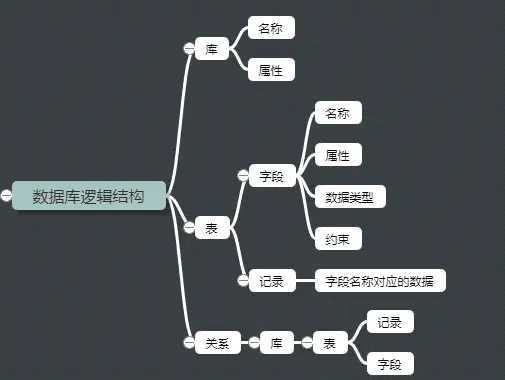

1. 逻辑结构

技术分享图片

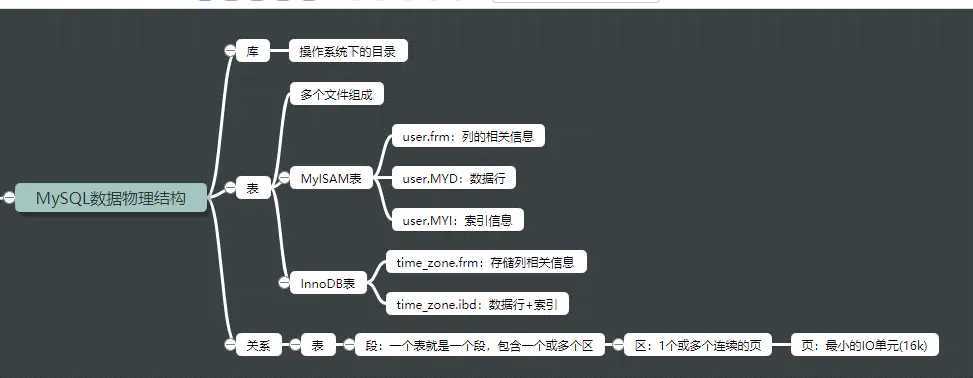

2. 物理存储结构

技术分享图片

2.1 库的物理存储结构

用文件系统的目录来存储

2.2 表的物理存储结构

MyISAM（一种引擎）的表：
-rw-r----- 1 mysql mysql   10816 Apr 18 11:37 user.frm　　# 存储列相关信息
-rw-r----- 1 mysql mysql     396 Apr 18 12:20  user.MYD   # 数据行
-rw-r----- 1 mysql mysql    4096 Apr 18 14:48 user.MYI    # 索引

InnoDB(默认的存储引擎)的表：
-rw-r----- 1 mysql mysql    8636 Apr 18 11:37 time_zone.frm
-rw-r----- 1 mysql mysql   98304 Apr 18 11:37 time_zone.ibd
time_zone.frm：存储列相关信息
time_zone.ibd：数据行+索引

2.3 表的段、区、页（16k）

页：最小的存储单元，默认16k
区：64个连续的页，共1M
段：一个表就是一个段，包含一个或多个区
