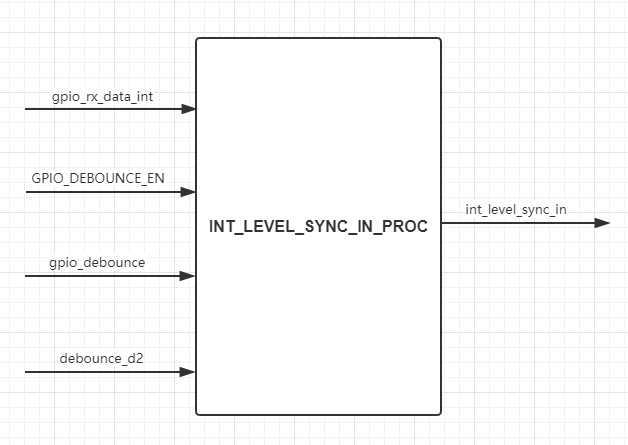

1.中断优先级同步信号

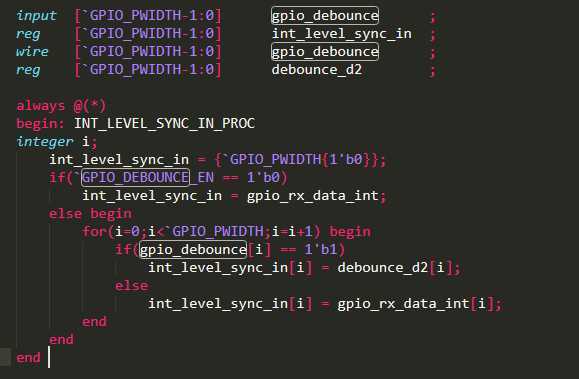

此同步信号和一个叫GPIO_DEBOUNCE_EN的宏定义有关系，如果没有使能，前端gpio接收到大数据直接传入int_level_sync_in,如果宏定义使能，则int_level_sync_in的每一位是分开控制的，并且和一个debounce_d2的寄存器有关系。

 2.generate_if语句

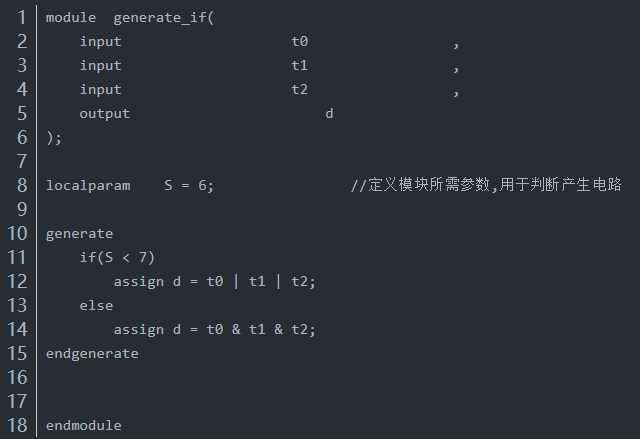

再进行下一步之前，我们先要学习generate_if语句的语法。generate_for用于复制模块，而generate_if则是根据模块的参数（必须是常量）作为条件判断，来产生满足条件的电路。相当于判断语句。

接下来我们会分析一个很大的generate_if语句块。

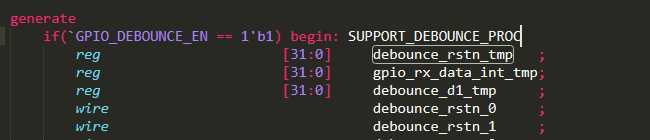

如果消抖宏定义开启，将执行SUPPORT_DEBOUNCE_PROC块语句。

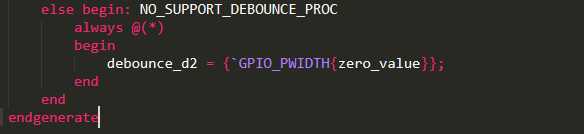

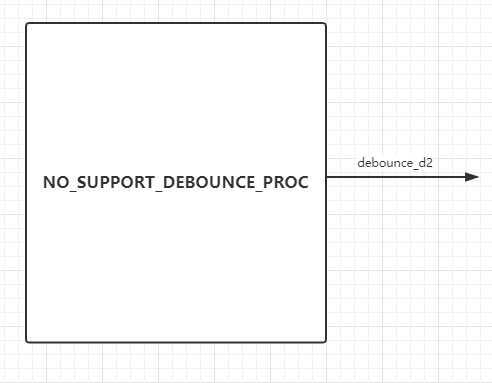

 如果宏定义未开启，则执行NO_SUPPORT_DEBOUNCE_PROC块语句。

如果开启了宏定义：

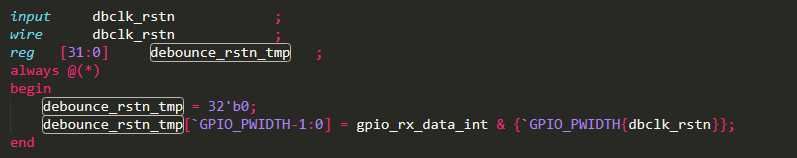

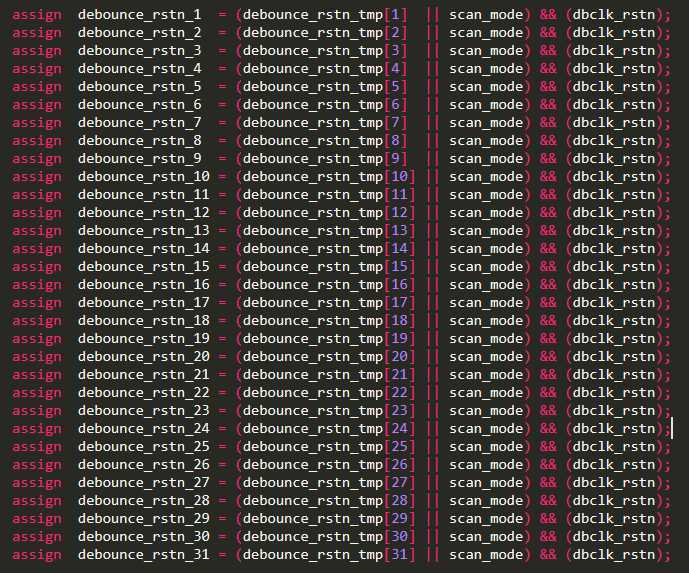

首先消抖时钟有一个复位信号，复位期间，缓存输入数据的寄存器会清零。

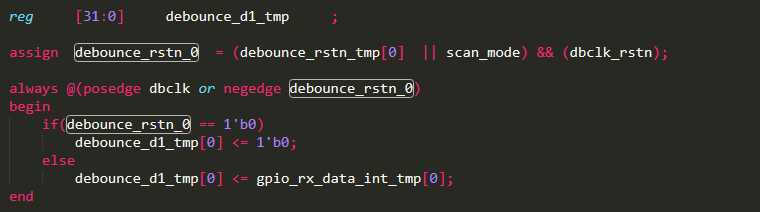

 输入数据直接缓存在gpio_rx_data_int_tmp寄存器中。

 不太明白为什么要这么做一个复位信号，暂且就认为是对输入数据的消抖处理吧，等9700K来了再做仿真吧。

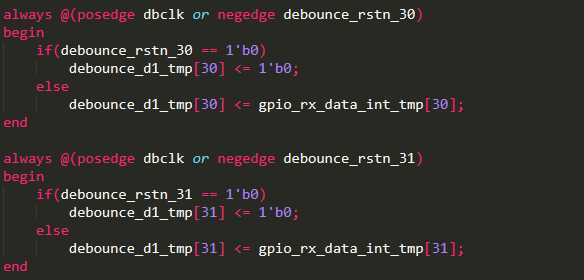

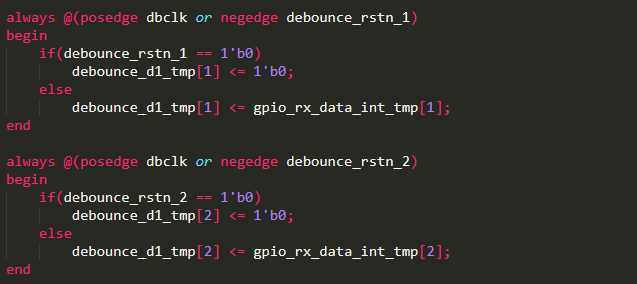

 以下是对其它bit数据位相同的操作。

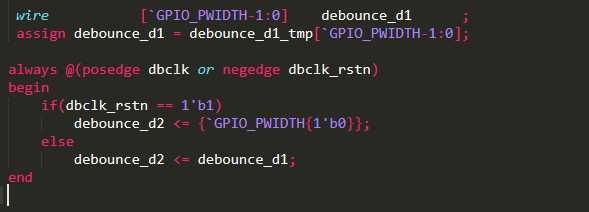

 将得到的debounce_d1再打一拍，便完成了端口数据的采集。

 本文除了要完成对消抖模块的仿真外，接下来还需要对dbclk，dbclk_rstn，scan_mode等信号的探究。
