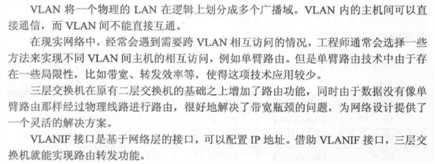

VLAN-5 利用三层交换机实现vlan间的路由

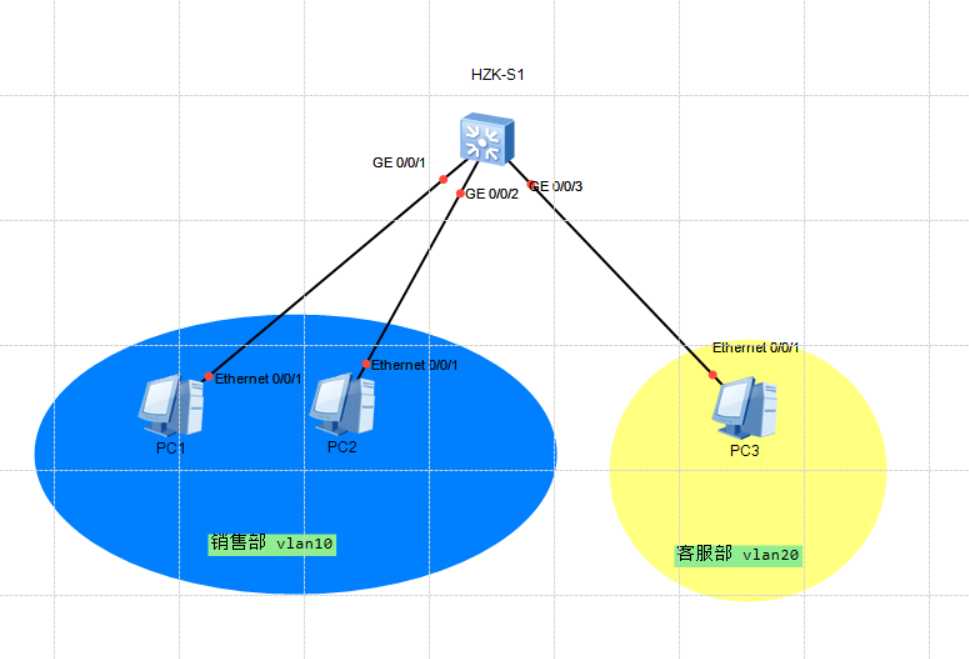

一、实验拓扑图

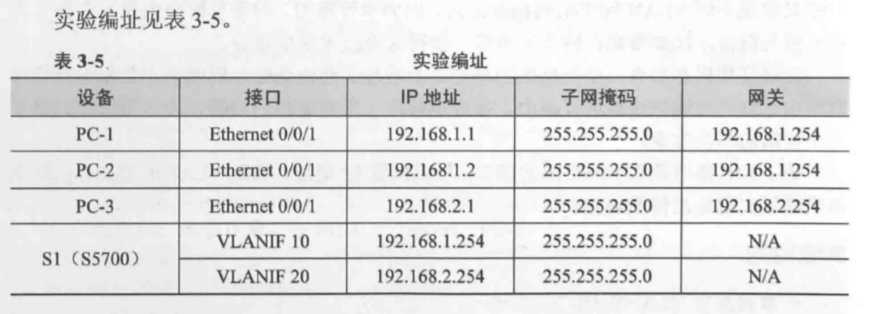

 二、实验编址

三、实验步骤

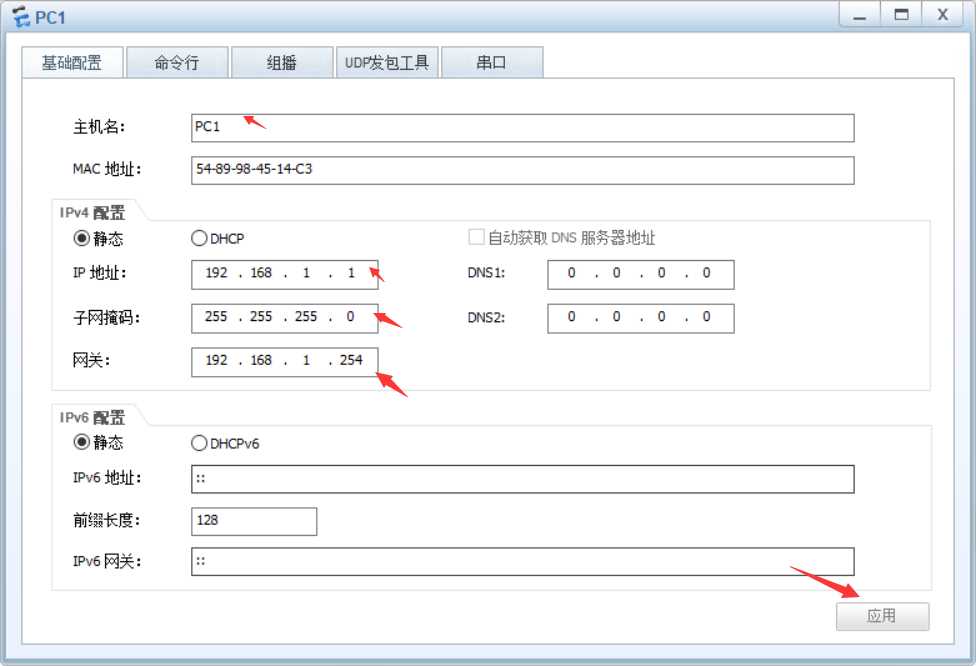

1.给对应的PC设置对应的IP和掩码还有接口，以及根据需要划分不同的vlan区域，再用文本标记出不同部门。

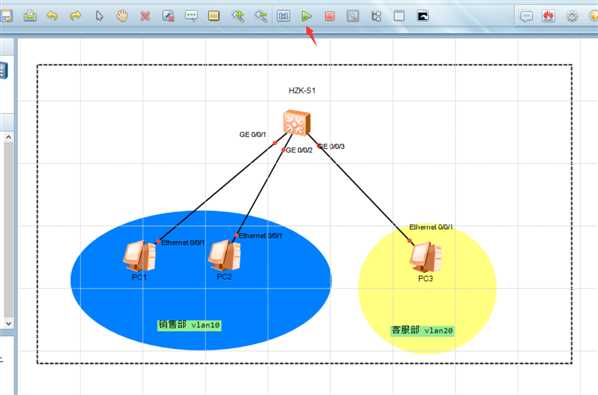

  2.启动设备（全选）

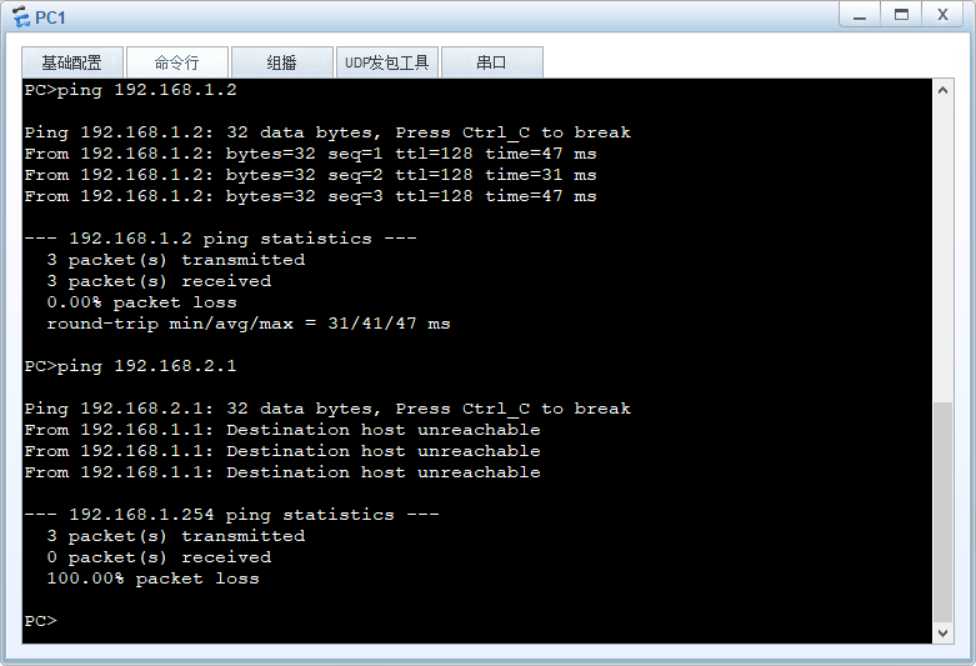

  3.首先用ping命令检查每个PC机是否可以ping通，即在同一个vlan1下。

 4.配置三层交换机实现vlan通信

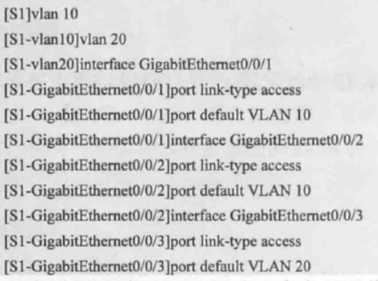

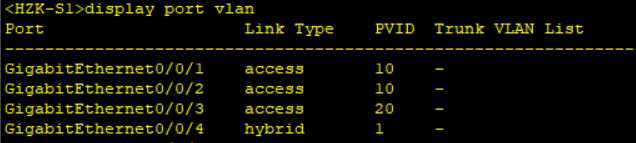

首先，划分vlan

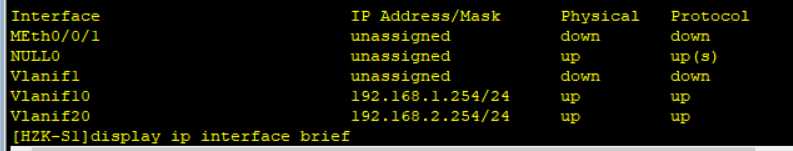

 然后，在三层交换机上配置VLANIF接口。

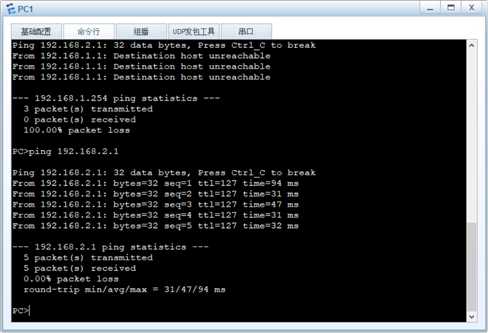

 5.测试连通性

 可以看出，不同vlan间的主机可以实现通信。
