0. 前言

• 最近在学习张磊老师的 深入剖析Kubernetes 系列课程，最近学到了 Kubernetes 容器持久化存储部分
• 现对这一部分的相关学习和体会做一下整理，内容参考 深入剖析Kubernetes 原文，仅作为自己后续回顾方便
• 希望详细了解的同学可以移步至原文支持一下原作者
• 参考原文：深入剖析Kubernetes

1. PV、PVC、StorageClass 关系梳理

1.1 相关概念

• PV 表示是持久化存储数据卷对象。这个 API 对象定义了一个持久化存储在宿主机上的目录（如 NFS 的挂载目录）
  • 通常情况下，PV 对象由运维人员事先创建在 Kubernetes 集群里，比如：

apiVersion: v1
kind: PersistentVolume
metadata:
  name: nfs
spec:
  storageClassName: manual
  capacity:
    storage: 1Gi
  accessModes:
    - ReadWriteMany
  nfs:
    server: 10.244.1.4
    path: "/"

View Code

• PVC 表示 Pod 所希望使用的持久化存储的属性（如：Volume 存储的大小、可读写权限等等）
  • PVC 对象通常由开发人员创建，或者以 PVC 模板的方式成为 StatefulSet 的一部分，然后由 StatefulSet 控制器负责创建带编号的 PVC。比如：

apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: nfs
spec:
  accessModes:
    - ReadWriteMany
  storageClassName: manual
  resources:
    requests:
      storage: 1Gi

View Code

1.2 绑定条件

• PVC 要真正被容器使用起来，就必须先和某个符合条件的 PV 通过两个条件进行绑定：
  • 首先是 PV 和 PVC 的 spec 字段，比如 PV 的存储（storage）大小，必须满足 PVC 的要求
  • 其次是 PV 和 PVC 的 storageClassName 字段必须一样
• 在成功地将 PVC 和 PV 进行绑定之后，Pod 就能够像使用 hostPath 等常规类型的 Volume 一样，在自己的 YAML 文件里声明使用这个 PVC 了，如：
  • Pod 可以在 volumes 字段里声明自己要使用的 PVC 名字
  • 接下来，等这个 Pod 创建之后，kubelet 就会把这个 PVC 所对应的 PV，挂载在这个 Pod 容器内的目录上

apiVersion: v1
kind: Pod
metadata:
  labels:
    role: web-frontend
spec:
  containers:
  - name: web
    image: nginx
    ports:
      - name: web
        containerPort: 80
    volumeMounts:
        - name: nfs
          mountPath: "/usr/share/nginx/html"
  volumes:
  - name: nfs
    persistentVolumeClaim:
      claimName: nfs

View Code

1.3 绑定关系

• 从面相对象的角度思考，PVC 可以理解为持久化存储的“接口”
• 它提供了对某种持久化存储的描述，但不提供具体的实现
• 而这个持久化存储的实现部分则由 PV 负责完成
• 如果创建 Pod 的时候，系统里并没有合适的 PV 跟它定义的 PVC 绑定，Pod 的启动就会报错
• 在 Kubernetes 中，实际上存在着一个专门处理持久化存储的控制器，叫作 Volume Controller
• 这个 Volume Controller 维护着多个控制循环，其中有一个循环，扮演的就是撮合 PV 和 PVC 的“红娘”的角色：PersistentVolumeController
  • PersistentVolumeController 会不断地查看当前每一个 PVC，是不是已经处于 Bound（已绑定）状态
  • 如果不是，那它就会遍历所有可用的 PV，并尝试将其与这个未绑定的 PVC 进行绑定
  • 这样，Kubernetes 就可以保证用户提交的每一个 PVC，只要有合适的 PV 出现，它就能够很快进入绑定状态
  • 而所谓将一个 PV 与 PVC 进行绑定，其实就是将这个 PV 对象的名字，填在了 PVC 对象的 spec.volumeName 字段上
  • 接下来 Kubernetes 只要获取到这个 PVC 对象，就一定能够找到它所绑定的 PV

1.4 持久化

• 所谓容器的 Volume，其实就是将一个宿主机上的目录，跟一个容器里的目录绑定挂载在了一起
• 而所谓的“持久化 Volume”，指的就是这个宿主机上的目录，具备“持久性”：
  • 这个目录里面的内容，既不会因为容器的删除而被清理掉，也不会跟当前的宿主机绑定
  • 这样，当容器被重启或者在其他节点上重建出来之后，它仍然能够通过挂载这个 Volume，访问到这些内容
• 前面使用的 hostPath 和 emptyDir 类型的 Volume 并不具备这个特征：
  • 它们既有可能被 kubelet 清理掉，也不能被“迁移”到其他节点上
• 所以，大多数情况下，持久化 Volume 的实现，往往依赖于一个远程存储服务，比如：远程文件存储（比如 NFS、GlusterFS）、远程块存储（比如公有云提供的远程磁盘）等等

1.4.1 两阶段处理

• 而 Kubernetes 需要做的工作，就是使用这些存储服务，来为容器准备一个持久化的宿主机目录，以供将来进行绑定挂载时使用
• 而所谓“持久化”，指的是容器在这个目录里写入的文件，都会保存在远程存储中，从而使得这个目录具备了“持久性”
• 这个准备“持久化”宿主机目录的过程，称为“两阶段处理”：
  • 当一个 Pod 调度到一个节点上之后，kubelet 就要负责为这个 Pod 创建它的 Volume 目录
  • 默认情况下，kubelet 为 Volume 创建的目录是如下所示的一个宿主机上的路径：/var/lib/kubelet/pods/<Pod 的 ID>/volumes/kubernetes.io~<Volume 类型 >/<Volume 名字 >

1.4.1.1 Attach

• 如果 Volume 类型是远程块存储，那么 kubelet 就需要先调用相应的 API，将它所提供的 Persistent Disk 注册到 Pod 所在的宿主机上
• 这一步为虚拟机注册远程磁盘的操作，对应的正是“两阶段处理”的第一阶段
• 在 Kubernetes 中，我们把这个阶段称为 Attach

1.4.1.2 Mount

• Attach 阶段完成后，为了能够使用这个远程磁盘，kubelet 还要进行第二个操作，即：格式化这个磁盘设备，然后将它挂载到宿主机指定的挂载点上
• 这个挂载点，正是在前面反复提到的 Volume 的宿主机目录
• 所以，这一步相当于执行：将磁盘设备格式化并挂载到 Volume 宿主机目录的操作，对应的正是“两阶段处理”的第二个阶段：Mount
• Mount 阶段完成后，这个 Volume 的宿主机目录就是一个“持久化”的目录了，容器在它里面写入的内容，会保存在远程磁盘中
• 而如果你的 Volume 类型是远程文件存储（比如 NFS）的话，kubelet 的处理过程就会更简单一些
• 因为在这种情况下，kubelet 可以跳过 Attach 阶段，因为一般来说，远程文件存储并没有一个“存储设备”需要注册在宿主机上
• 所以，kubelet 会直接从 Mount 阶段开始准备宿主机上的 Volume 目录
• 在这一步，kubelet 需要作为 client，将远端 NFS 服务器的目录（比如：“/”目录），挂载到 Volume 的宿主机目录上
• 即相当于执行如下所示的命令：mount -t nfs <NFS 服务器地址 >:/ /var/lib/kubelet/pods/<Pod 的 ID>/volumes/kubernetes.io~<Volume 类型 >/<Volume 名字 >
• 通过这个挂载操作，Volume 的宿主机目录就成为了一个远程 NFS 目录的挂载点
• 后面你在这个目录里写入的所有文件，都会被保存在远程 NFS 服务器上。所以，我们也就完成了对这个 Volume 宿主机目录的“持久化”

1.4.2 后续工作

• 经过两阶段处理，就得到了一个“持久化”的 Volume 宿主机目录
• 接下来，kubelet 只要把这个 Volume 目录通过 CRI 里的 Mounts 参数，传递给 Docker，然后就可以为 Pod 里的容器挂载这个“持久化”的 Volume 了
• 其实，这一步相当于执行了如下所示的命令：docker run -v /var/lib/kubelet/pods/<Pod 的 ID>/volumes/kubernetes.io~<Volume 类型 >/<Volume 名字 >:/< 容器内的目标目录 > 我的镜像 ...

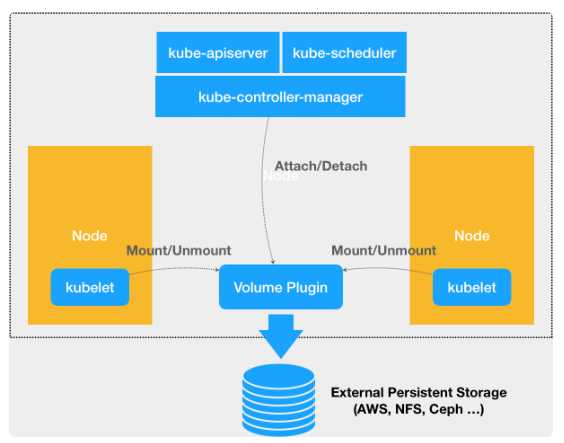

• 在 Kubernetes 中，上述关于 PV 的“两阶段处理”流程，是靠独立于 kubelet 主控制循环（Kubelet Sync Loop）之外的两个控制循环来实现的：
  • Attach（以及 Dettach）操作，是由 Volume Controller 负责维护的：AttachDetachController（不断地检查每一个 Pod 对应的 PV，和这个 Pod 所在宿主机之间挂载情况。从而决定，是否需要对这个 PV 进行操作）
  • 作为一个 Kubernetes 内置的控制器，Volume Controller 是 kube-controller-manager 的一部分
  • 所以，AttachDetachController 也一定是运行在 Master 节点上的
  • Mount（以及 Unmount）操作，必须发生在 Pod 对应的宿主机上，是 kubelet 组件的一部分，叫作 VolumeManagerReconciler，是一个独立于 kubelet 主循环的 Goroutine
• 通过这样将 Volume 的处理同 kubelet 的主循环解耦，Kubernetes 就避免了这些耗时的远程挂载操作拖慢 kubelet 的主控制循环，进而导致 Pod 的创建效率大幅下降的问题

1.5 StorageClass

• 一个大规模的 Kubernetes 集群里很可能有成千上万个 PVC，这就意味着运维人员必须得事先创建出成千上万个 PV
• 更麻烦的是，随着新的 PVC 不断被提交，运维人员就不得不继续添加新的、能满足条件的 PV，否则新的 Pod 就会因为 PVC 绑定不到 PV 而失败
• 在实际操作中，这几乎没办法靠人工做到
• 所以，Kubernetes 提供了一套可以自动创建 PV 的机制，即：Dynamic Provisioning
• 相比之下，前面人工管理 PV 的方式就叫作 Static Provisioning
• Dynamic Provisioning 机制工作的核心，在于一个名叫 StorageClass 的 API 对象
• 而 StorageClass 对象的作用，其实就是创建 PV 的模板
• 具体地说，StorageClass 对象会定义如下两个部分内容：
  • PV 的属性。比如存储类型、Volume 的大小等等
  • 创建这种 PV 需要用到的存储插件。比如 Ceph 等等
• 有了这样两个信息之后，Kubernetes 就能够根据用户提交的 PVC，找到一个对应的 StorageClass
• 然后，Kubernetes 就会调用该 StorageClass 声明的存储插件，创建出需要的 PV。比如：

apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: block-service
provisioner: kubernetes.io/gce-pd
parameters:
  type: pd-ssd

View Code

• 在这个 YAML 文件里，我们定义了一个名叫 block-service 的 StorageClass
• provisioner 字段的值是：kubernetes.io/gce-pd，这正是 Kubernetes 内置的 GCE PD 存储插件的名字
• parameters 字段，就是 PV 的参数。比如：上面例子里的 type=pd-ssd，指的是这个 PV 的类型是“SSD 格式的 GCE 远程磁盘”
• 作为应用开发者，我们只需要在 PVC 里指定要使用的 StorageClass 名字即可，如：

apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: claim1
spec:
  accessModes:
    - ReadWriteOnce
  storageClassName: block-service
  resources:
    requests:
      storage: 30Gi

View Code

• 在 PVC 里添加了一个叫作 storageClassName 的字段，用于指定该 PVC 所要使用的 StorageClass 的名字是：block-service
• 通过 kubectl create 创建上述 PVC 对象之后，Kubernetes 就会调用 Google Cloud 的 API，创建出一块 SSD 格式的 Persistent Disk。然后，再使用这个 Persistent Disk 的信息，自动创建出一个对应的 PV 对象
• 这个自动创建出来的 PV 的 StorageClass 字段的值，也是 block-service
• 这是因为，Kubernetes 只会将 StorageClass 相同的 PVC 和 PV 绑定起来
• 有了 Dynamic Provisioning 机制，运维人员只需要在 Kubernetes 集群里创建出数量有限的 StorageClass 对象就可以了
• 当开发人员提交了包含 StorageClass 字段的 PVC 之后，Kubernetes 就会根据这个 StorageClass 创建出对应的 PV

1.6 小结

• PVC 描述的是 Pod 想要使用的持久化存储的属性，比如存储的大小、读写权限等
• PV 描述的，则是一个具体的 Volume 的属性，比如 Volume 的类型、挂载目录、远程存储服务器地址等
• 而 StorageClass 的作用，则是充当 PV 的模板。并且，只有同属于一个 StorageClass 的 PV 和 PVC，才可以绑定在一起
• 当然，StorageClass 的另一个重要作用，是指定 PV 的 Provisioner（存储插件）
• 如果你的存储插件支持 Dynamic Provisioning 的话，Kubernetes 就可以自动为你创建 PV 了

 2. CSI 插件体系的设计原理

• 存储插件实际担任的角色，仅仅是 Volume 管理中的 Attach 阶段和 Mount 阶段的具体执行者
• 而像 Dynamic Provisioning 这样的功能，不是存储插件的责任，而是 Kubernetes 本身存储管理功能的一部分，如图：

• CSI 插件体系的设计思想，就是把这个 Provision 阶段，以及 Kubernetes 里的一部分存储管理功能，从主干代码里剥离出来，做成了几个单独的组件
• 这些组件会通过 Watch API 监听 Kubernetes 里与存储相关的事件变化，比如 PVC 的创建，来执行具体的存储管理动作

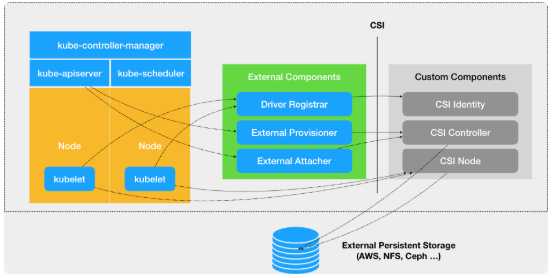

• 而这些管理动作，比如 Attach 阶段和 Mount 阶段的具体操作，实际上就是通过调用 CSI 插件来完成的。设计思路如图：

• 这套存储插件体系多了三个独立的外部组件（External Components），即：Driver Registrar、External Provisioner 和 External Attacher
• 对应的正是从 Kubernetes 项目里面剥离出来的那部分存储管理功能
• 需要注意的是，External Components 虽然是外部组件，但依然由 Kubernetes 社区来开发和维护
• 而右侧的部分，就是需要编写代码来实现的 CSI 插件
  • 一个 CSI 插件只有一个二进制文件，但它会以 gRPC 的方式对外提供三个服务（gRPC Service），分别叫作：CSI Identity、CSI Controller 和 CSI Node

2.1 External Components

2.1.1 Driver Registrar

• Driver Registrar 组件，负责将插件注册到 kubelet 里面（这可以类比为将可执行文件放在插件目录下）
• 而在具体实现上，Driver Registrar 需要请求 CSI 插件的 Identity 服务来获取插件信息

2.1.2 External Provisioner

• External Provisioner 组件，负责的正是 Provision 阶段
• 在具体实现上，External Provisioner 监听了 APIServer 里的 PVC 对象
• 当一个 PVC 被创建时，它就会调用 CSI Controller 的 CreateVolume 方法，为你创建对应 PV
• 此外，如果你使用的存储是公有云提供的磁盘（或者块设备）的话，这一步就需要调用公有云（或者块设备服务）的 API 来创建这个 PV 所描述的磁盘（或者块设备）
• 不过，由于 CSI 插件是独立于 Kubernetes 之外的，所以在 CSI 的 API 里不会直接使用 Kubernetes 定义的 PV 类型，而是会自己定义一个单独的 Volume 类型

2.1.3 External Attacher

• External Attacher 组件，负责的正是 Attach 阶段
• 在具体实现上，它监听了 APIServer 里 VolumeAttachment 对象的变化
• VolumeAttachment 对象是 Kubernetes 确认一个 Volume 可以进入 Attach 阶段的重要标志
• 一旦出现了 VolumeAttachment 对象，External Attacher 就会调用 CSI Controller 服务的 ControllerPublish 方法，完成它所对应的 Volume 的 Attach 阶段
• 而 Volume 的 Mount 阶段，并不属于 External Components 的职责
• 当 kubelet 的 VolumeManagerReconciler 控制循环检查到它需要执行 Mount 操作的时候，会通过 pkg/volume/csi 包，直接调用 CSI Node 服务完成 Volume 的 Mount 阶段
• 在实际使用 CSI 插件的时候，我们会将这三个 External Components 作为 sidecar 容器和 CSI 插件放置在同一个 Pod 中。由于 External Components 对 CSI 插件的调用非常频繁，所以这种 sidecar 的部署方式非常高效

2.2 CSI 插件服务

2.2.1 CSI Identity

• CSI 插件的 CSI Identity 服务，负责对外暴露这个插件本身的信息

2.2.2 CSI Controller

• CSI Controller 服务，定义的则是对 CSI Volume 的管理接口，比如：创建和删除 CSI Volume、对 CSI Volume 进行 Attach/Dettach，以及对 CSI Volume 进行 Snapshot 等
• CSI Controller 服务里定义的这些操作有个共同特点，那就是它们都无需在宿主机上进行，而是属于 Kubernetes 里 Volume Controller 的逻辑，也就是属于 Master 节点的一部分
• CSI Controller 服务的实际调用者，并不是 Kubernetes（即：通过 pkg/volume/csi 发起 CSI 请求），而是 External Provisioner 和 External Attacher
• 这两个 External Components，分别通过监听 PVC 和 VolumeAttachement 对象，来跟 Kubernetes 进行协作

2.2.3 CSI Node

• 而 CSI Volume 需要在宿主机上执行的操作，都定义在了 CSI Node 服务里面

2.3 小节

• CSI 的设计思想，把插件的职责从两阶段处理，扩展成了 Provision、Attach 和 Mount 三个阶段
• 其中，Provision 等价于“创建磁盘”，Attach 等价于“注册磁盘到虚拟机”，Mount 等价于“将该磁盘格式化后，挂载在 Volume 的宿主机目录上”
• 当 AttachDetachController 需要进行 Attach 操作时，它实际上会执行到 pkg/volume/csi 目录中，创建一个 VolumeAttachment 对象，从而触发 External Attacher 调用 CSI Controller 服务的 ControllerPublishVolume 方法
• 当 VolumeManagerReconciler 需要进行 Mount 操作时，它实际上也会执行到 pkg/volume/csi 目录中，直接向 CSI Node 服务发起调用 NodePublishVolume 方法的请求。
• 以上，就是 CSI 插件最基本的工作原理了

3. CSI 插件部署

3.1 常用原则

• 第一，通过 DaemonSet 在每个节点上都启动一个 CSI 插件，来为 kubelet 提供 CSI Node 服务
• 这是因为，CSI Node 服务需要被 kubelet 直接调用，所以它要和 kubelet“一对一”地部署起来
• 此外，在上述 DaemonSet 的定义里面，除了 CSI 插件，我们还以 sidecar 的方式运行着 driver-registrar 这个外部组件
• 它的作用，是向 kubelet 注册这个 CSI 插件
• 这个注册过程使用的插件信息，则通过访问同一个 Pod 里的 CSI 插件容器的 Identity 服务获取到
• 需要注意的是，由于 CSI 插件运行在一个容器里，那么 CSI Node 服务在 Mount 阶段执行的挂载操作，实际上是发生在这个容器的 Mount Namespace 里的
• 可是，我们真正希望执行挂载操作的对象，都是宿主机 /var/lib/kubelet 目录下的文件和目录
• 所以，在定义 DaemonSet Pod 的时候，我们需要把宿主机的 /var/lib/kubelet 以 Volume 的方式挂载进 CSI 插件容器的同名目录下
• 然后设置这个 Volume 的 mountPropagation=Bidirectional，即开启双向挂载传播，从而将容器在这个目录下进行的挂载操作“传播”给宿主机，反之亦然
• 第二，通过 StatefulSet 在任意一个节点上再启动一个 CSI 插件，为 External Components 提供 CSI Controller 服务
• 所以，作为 CSI Controller 服务的调用者，External Provisioner 和 External Attacher 这两个外部组件，就需要以 sidecar 的方式和这次部署的 CSI 插件定义在同一个 Pod 里
• 而像我们上面这样将 StatefulSet 的 replicas 设置为 1 的话，StatefulSet 就会确保 Pod 被删除重建的时候，永远有且只有一个 CSI 插件的 Pod 运行在集群中
• 这对 CSI 插件的正确性来说，至关重要

3.2 小结

• 当用户创建了一个 PVC 之后，部署的 StatefulSet 里的 External Provisioner 容器，就会监听到这个 PVC 的诞生
• 然后调用同一个 Pod 里的 CSI 插件的 CSI Controller 服务的 CreateVolume 方法，为你创建出对应的 PV
• 这时候，运行在 Kubernetes Master 节点上的 Volume Controller，就会通过 PersistentVolumeController 控制循环，发现这对新创建出来的 PV 和 PVC，并且看到它们声明的是同一个 StorageClass
• 所以，它会把这一对 PV 和 PVC 绑定起来，使 PVC 进入 Bound 状态
• 然后，用户创建了一个声明使用上述 PVC 的 Pod，并且这个 Pod 被调度器调度到了宿主机 A 上
• 这时候，Volume Controller 的 AttachDetachController 控制循环就会发现，上述 PVC 对应的 Volume，需要被 Attach 到宿主机 A 上
• 所以，AttachDetachController 会创建一个 VolumeAttachment 对象，这个对象携带了宿主机 A 和待处理的 Volume 的名字
• 这样，StatefulSet 里的 External Attacher 容器，就会监听到这个 VolumeAttachment 对象的诞生
• 于是，它就会使用这个对象里的宿主机和 Volume 名字，调用同一个 Pod 里的 CSI 插件的 CSI Controller 服务的 ControllerPublishVolume 方法，完成 Attach 阶段
• 上述过程完成后，运行在宿主机 A 上的 kubelet，就会通过 VolumeManagerReconciler 控制循环，发现当前宿主机上有一个 Volume 对应的存储设备（比如磁盘）已经被 Attach 到了某个设备目录下
• 于是 kubelet 就会调用同一台宿主机上的 CSI 插件的 CSI Node 服务的 NodeStageVolume 和 NodePublishVolume 方法，完成这个 Volume 的 Mount 阶段
• 至此，一个完整的持久化 Volume 的创建和挂载流程就结束了

4. 总结

• 通过学习，基本了解了 Kubernetes 持久化存储的基本原理和流程
• 当前内容还是以张磊老师的原文为主，后续还需要继续思考和提炼

5. 参考文献

• 深入剖析 Kubernetes
