BLE学习
协议栈解析
- 对开发者来说，很简单，他只需要调用send(0x53)
- GATT层定义数据的类型和分组，方便起见，我们用0x0013表示电量这种数据类型，这样GATT层把数据打包成130053（小端模式！）
- ATT层用来选择具体的通信命令，比如读/写/notify/indicate等，这里选择notify命令0x1B，这样数据包变成了：1B130053
- L2CAP用来指定connection interval（连接间隔），比如每10ms同步一次（CI不体现在数据包中），同时指定逻辑通道编号0004（表示ATT命令），最后把ATT数据长度0x0004加在包头，这样数据就变为：040004001B130053
- LL层要做的工作很多，首先LL层需要指定用哪个物理信道进行传输（物理信道不体现在数据包中），然后再给此连接分配一个Access address（0x50655DAB）以标识此连接只为设备A和设备B直连服务，然后加上LL header和payload length字段，LL header标识此packet为数据packet，而不是control packet等，payload length为整个L2CAP字段的长度，最后加上CRC24字段，以保证整个packet的数据完整性，所以数据包最后变成：
- AAAB5D65501E08040004001B130053D550F6
- AA – 前导帧(preamble)
- 0x50655DAB – 访问地址(access address)
- 1E – LL帧头字段(LL header)
- 08 – 有效数据包长度(payload length)
- 04000400 – ATT数据长度，以及L2CAP通道编号
- 1B – notify command
- 0x0013 – 电量数据handle
- 0x53 – 真正要发送的电量数据
- 0xF650D5 – CRC24值
- 虽然开发者只调用了 send(0x53)，但由于低功耗蓝牙协议栈层层打包，最后空中实际传输的数据将变成下图所示的模样，这就既满足了低功耗蓝牙通信的需求，又让用户API变得简单，可谓一箭双雕！
- AAAB5D65501E08040004001B130053D550F6
常用ATT命令
蓝牙的request/response
Client和Server之间是通过ATT PDU来通信的，ATT PDU主要包括4类：读，写，notify和indicate。如果一个命令需要response，那么会在相应命令后面加上request；如果一个命令只需要ACK而不需要response，那么它的后面就不会带request。这里要特别强调一点，BLE所有命令都是“必达”的，也就是说每个命令发出去之后，会立马等ACK信息，如果收到了ACK包，发起方认为命令完成；否则发起方会一直重传该命令直到超时导致BLE连接断开。换句话说，只要你的BLE没有断开，那么你之前发送的数据包，不管它是用什么ATT PDU来发送的，它肯定被对方收到了。我估计很多人对此会产生疑问，因为他们经常碰到丢包的情况，其实大家经常碰到的“丢包”，不是空中把包丢了或者包在空中被干扰了，而是大家发送的代码写得有问题，导致你要发送的包没有被安全送达到协议栈射频FIFO中，所以以后大家碰到丢包情况，请先检查你的代码，保证你的数据包正确完整安全地送达到协议栈射频FIFO中，只要数据包放到了协议栈射频FIFO中，蓝牙协议栈就能保证该数据包“必达”对方。既然每个ATT命令都必达对方，那么还需要request做什么？如果一个命令带有request后缀，那么发起方就可以收到命令的response包，这个response包在应用层是有回调事件的，而前述的ACK包在应用层是没有回调事件的。所以采用request/response方式，应用层可以按顺序地发送一些数据包，这个在很多应用场合是非常有用的。相反，如果你对应用层数据包的顺序没有要求，那么就可以不使用request/response形式。另外Request/response有一个副作用：大大降低通信的吞吐率，因为request/response必须在不同的连接间隔中出现，也就是说，你在间隔1中发送了一个request命令，那么response包必须在间隔2或者稍后间隔中回复，而不能在间隔1中回复，这就导致两个连接间隔最多只能发一个数据包，而不带request后缀的ATT命令就没有这个问题，在同一个连接间隔中，你可以同时发多个数据包，这样将大大提高数据的吞吐率。大家可以参考下图来理解request和非request命令的区别：

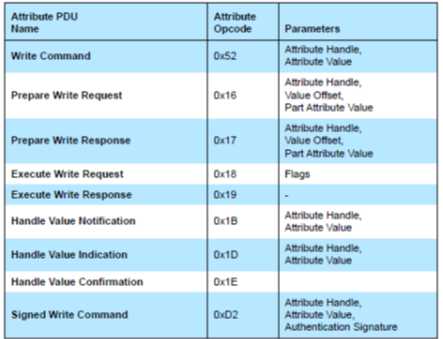

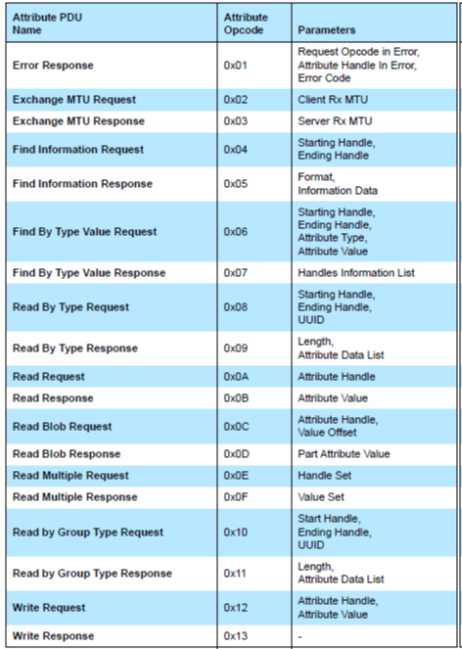

常用的带request的命令：所有read命令，write request，indication等，而常用的不带request的命令有write command，notification等，完整的ATT命令列表如下所示：
NRF_SDH_BLE_OBSERVER用来为本地文件（此处为main.c）注册一个BLE回调函数（此处为ble_evt_handler），NRF_SDH_BLE_OBSERVER这个宏执行成功后，所有的BLE事件都会被ble_evt_handler捕获。进入ble_evt_handler，你会发现BLE有上百个回调事件，你不需要每个都处理，你只需要处理你关心的事件即可，比如连接成功事件BLE_GAP_EVT_CONNECTED或者连接断开事件BLE_GAP_EVT_DISCONNECTED
NRF_SDH_BLE_OBSERVER有一个很大的好处：某个模块如果需要捕获BLE事件，那么它自己调用NRF_SDH_BLE_OBSERVER这个宏注册相应回调函数即可，而不再需要在其它文件中去注册这个回调函数，将模块的耦合性降到最低，符合模块化编程思想。(即response包在应用层的回调函数)
原文：https://www.cnblogs.com/wrkk/p/11158747.html
