AutoCAD输出完整高清的PDF文件图教程

时间:2016-02-08 03:26:19   收藏:0   阅读:221

AutoCAD如何输出完整高清的PDF文件图

工具/原料

AutoCAD

Pdf factory(pdf虚拟打印机)【

方法/步骤

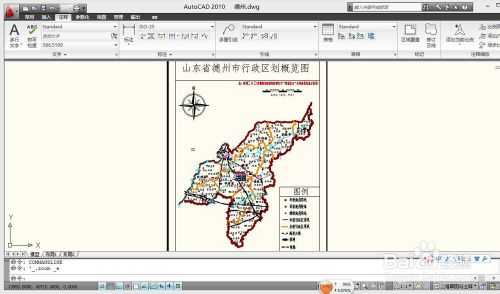

1、打开CAD文件,调整好你要出图的部分,比如边框,比例尺等,,本文以A4纸比例出图讲解。。

技术分享

2、点击“打印机”图标或者执行Ctrl+P命令,调出打印选项框

技术分享

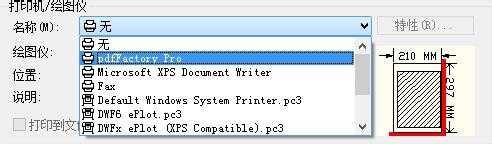

3、打印机名称选“pdffactory pro”

技术分享

4、小编图纸尺寸选“A4”,各位根据用途自行确定。

技术分享

5、打印范围选“窗口”,然后选中图纸框。

在左上角点一下,右下角点一下,ok,选中图纸

技术分享

技术分享

技术分享

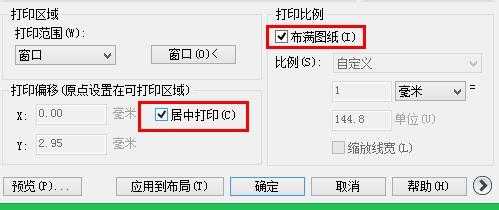

6、勾选“居中打印”—

点击“确定”

技术分享

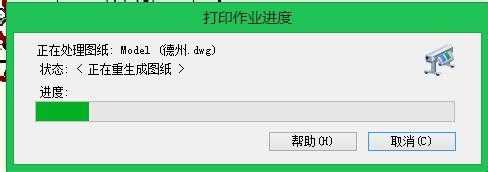

7、显示 paffactory 正在打印的界面

技术分享

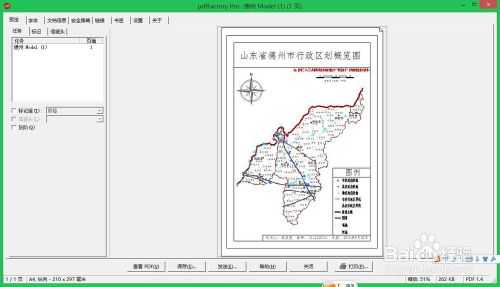

8、弹出pdf虚拟打印机选项框,,选择“保存”

技术分享

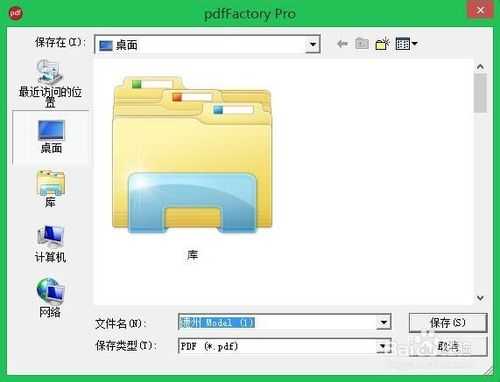

9、选择保存位置,,一般桌面就可以,该名称

技术分享

10、好了,,完成。。

END

以上就是AutoCAD输出完整高清的PDF文件图教程,希望大家喜欢!
