CAD如何绘制一个立体圆环?

时间:2016-02-06 09:39:20   收藏:0   阅读:158

在使用CAD时我们常常都是使用CAD来进行平面图形的绘制,但是CAD其实也强大的立体图绘制功能,因此在这里给大家介绍CAD立体图的绘制技巧。

【本期给大家介绍的是如何画一个圆环】

工具/原料

CAD2014版

或者其他版本的CAD

方法/步骤

1、如图点击右侧的图形,在需要绘制的图形中选择圆环

(圆环是我们绘制立体图中会常用到的立体)

技术分享

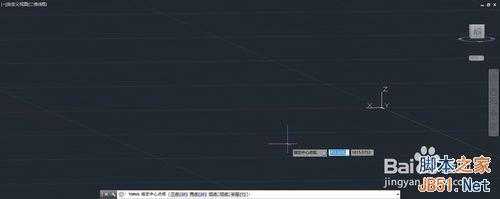

2、然后我们在工作区选择圆环的一个圆心

技术分享

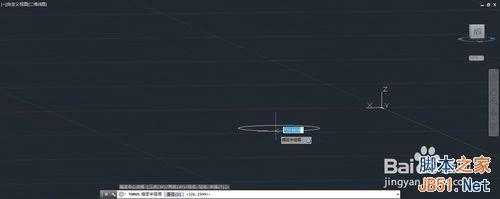

3、然后输入或者用鼠标确定圆环的半径。

这样就可以得到一个二维的圆环了

技术分享

4、然后我们只需要确定界面的半径。

(可以实用键盘直接键入数值)

技术分享

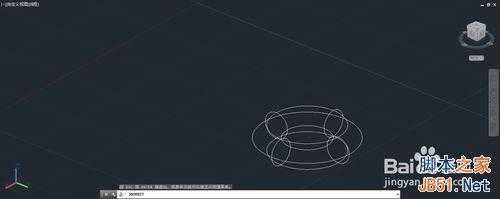

5、然后我们就得到一个圆环了O(∩_∩)O

技术分享

6、然后换个角度看看是不是很棒了?

技术分享

以上就是CAD如何绘制一个立体圆环方法介绍,希望能对大家有所帮助!
