autocad在相片上标尺寸方法介绍

时间:2016-02-06 01:18:18   收藏:0   阅读:108

在我们实际工作中,为了更加准确的描述某个实物,常遇到标尺寸的问题。本章就利用AUTOCAD软件在相片上标尺寸方法解决这一问题。

 方法/步骤

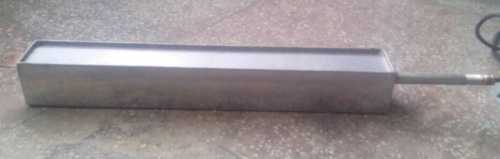

1、利用手机拍下你要标尺寸的实物,并保存。如下图:

技术分享

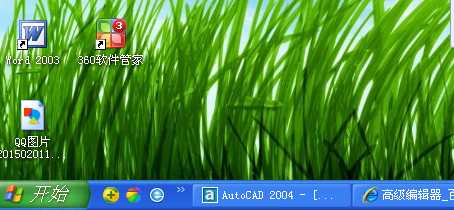

2、通过手机QQ传至电脑并放于桌面。

技术分享

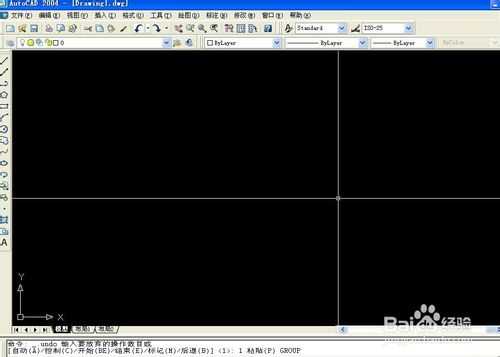

3、打开AUTOCAD软件。

技术分享

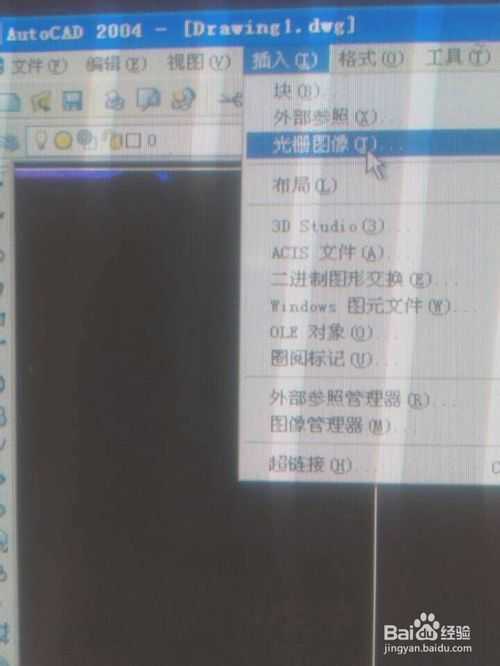

4、打开软件菜单栏——插入——光栅图像...



技术分享

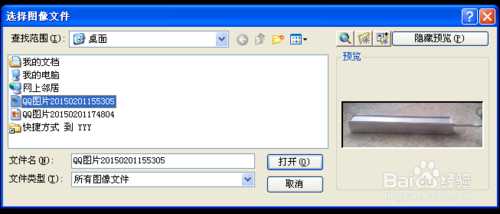

5、选择图像文件并打开。

技术分享

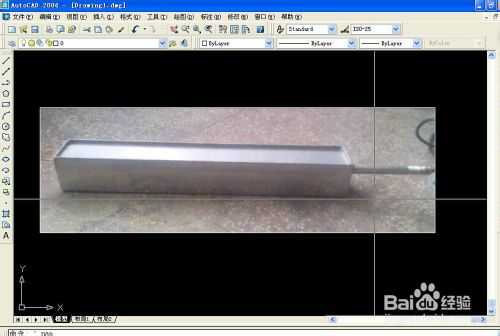

6、如下图算插入成功。

技术分享

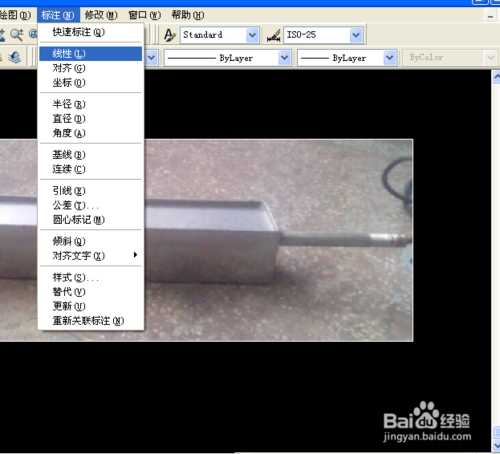

7、打开软件菜单栏——标注——对齐。

技术分享

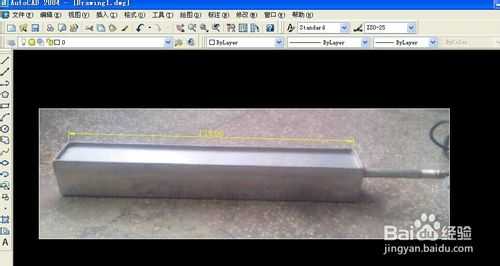

8、对图片内任何部位进行标注如下:

技术分享

以上就是autocad在相片上标尺寸方法介绍,希望能对大家有所帮助!
