cad中怎么画一个大圆与多个小圆相切?

时间:2016-02-05 17:17:44   收藏:0   阅读:214

CAD中,基本的操作共享,在一个大圆中,里面有四个小圆和大圆相切,又有一个小圆和四个小圆相切。做法如下。

技术分享

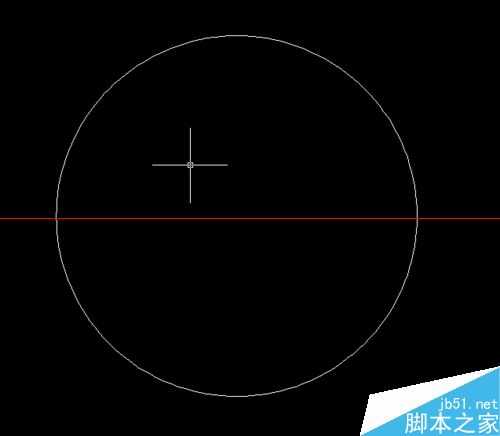

1、首先,绘制大圆。

技术分享

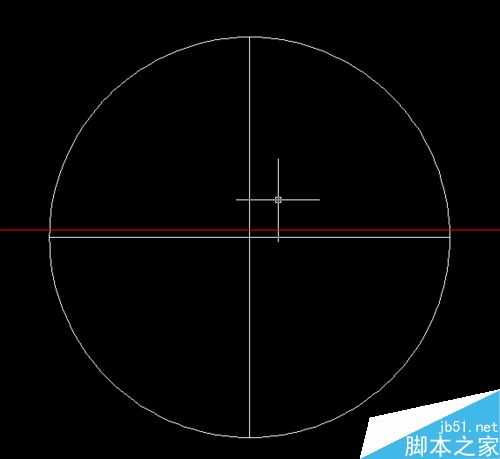

2、接着做辅助线,过圆形的两条互相垂直的直线,简单点就是把圆等分四分。

技术分享

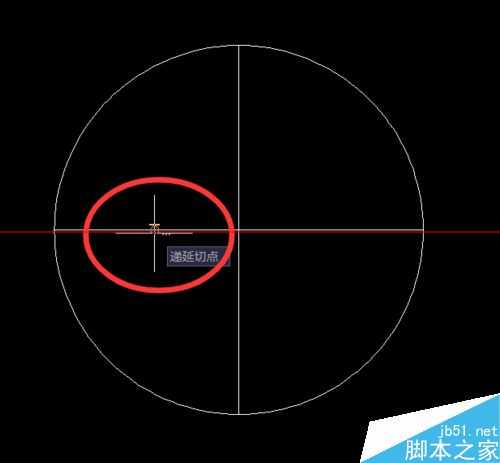

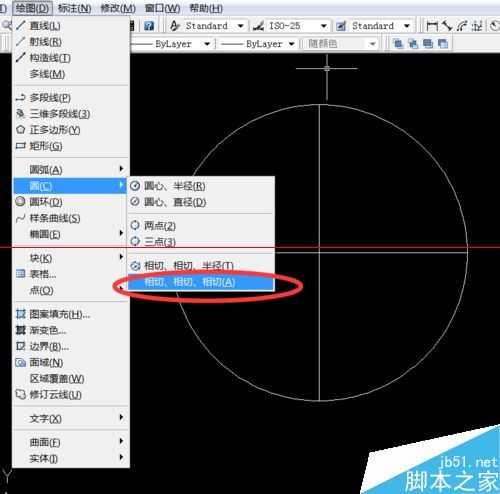

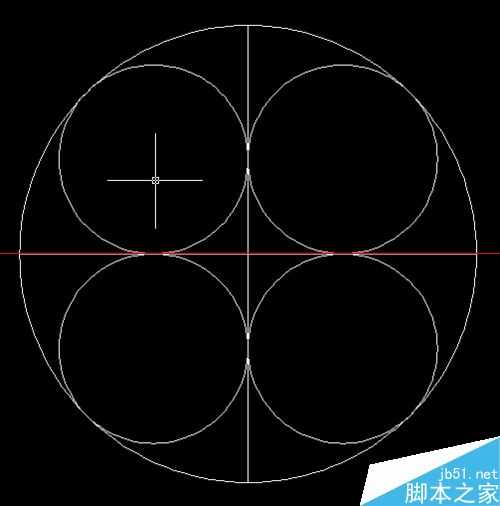

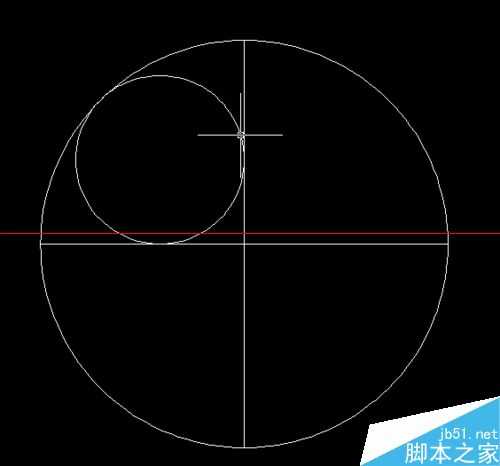

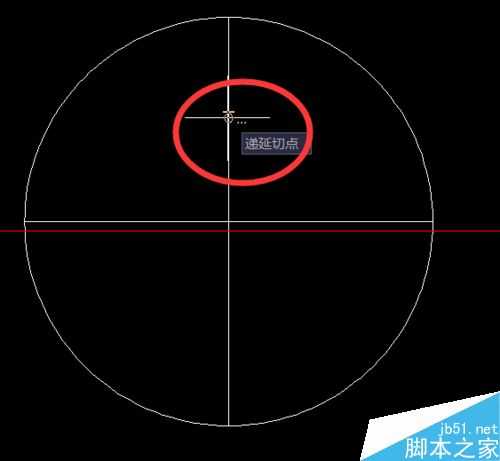

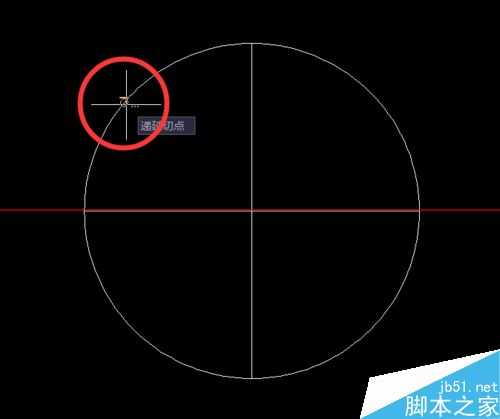

3、画小圆,用绘图——>圆——>相切,相切,相切,分别切圆和两条直线,如此画四个小圆。

技术分享

技术分享

技术分享

技术分享

技术分享

技术分享

4、删除辅助线,用同样的办法:绘图——>圆——>相切,相切,相切,分别切四个小圆中的三个,画出第五个小圆。

技术分享

原文:http://www.jb51.net/autocad/353796.html
