CAD中怎么定义旋转动态块？

在CAD制图中我们怎么把常用的图形定义成动态块呢？来缩短时间，提高工作效率呢，在这里小编就给大家介绍一种方法，在CAD中定义自己需要的块，并且可以自由旋转和拉伸。

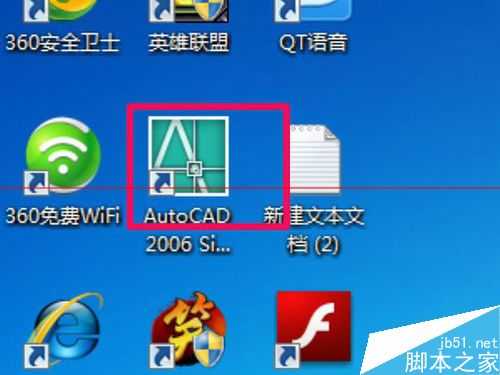

1、先打开CAD软件，如图所示。

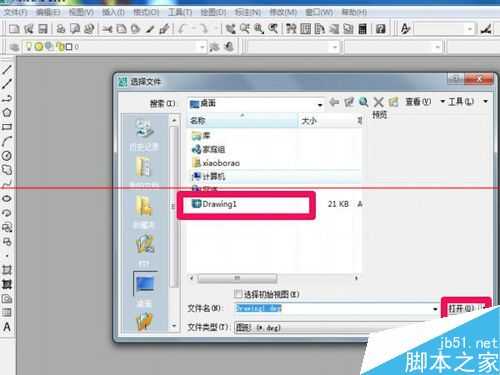

2、在打开的软件中点击“文件”选择“打开”找到自己要定义成块的图形，如图所示。

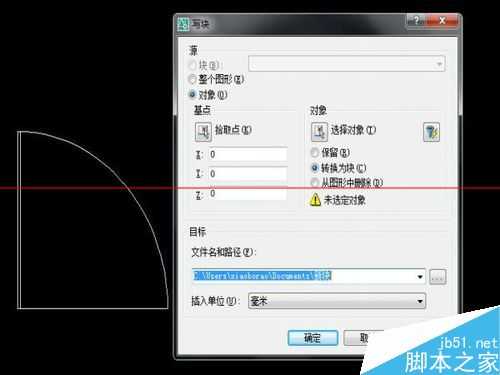

3、图形打开后，就按W进行写块，如图所示。

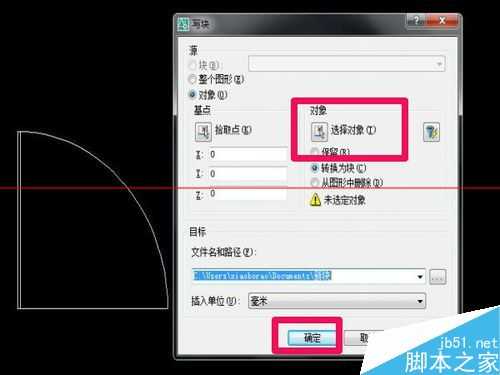

4、在弹出的对话框中，我们点击“选择对象”，然后框选我们要定义的块，如图所示。

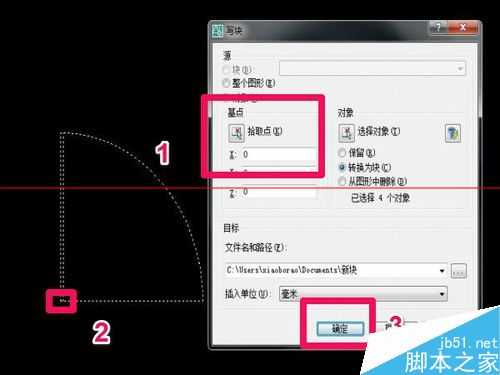

5、框选后按回车，弹出的对话框中，我们点“拾取点”在点“确认”，如图所示。

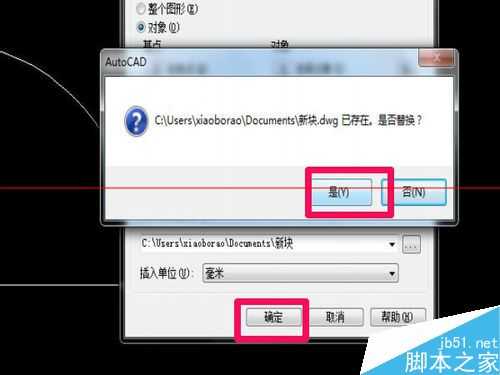

6、在弹出对话框点“是”，如图所示。

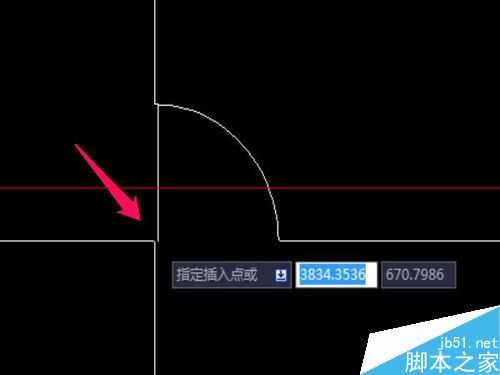

7、这时定义的块就成功了，我们输入I，在插入块，如图所示。

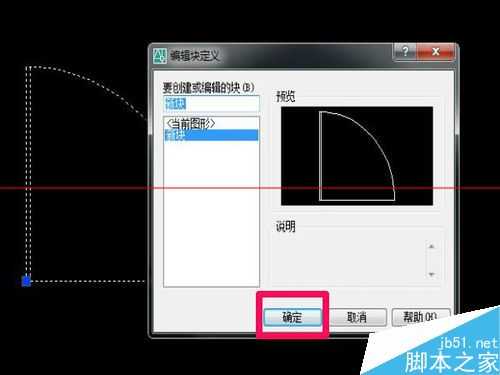

8、然后双击块，在弹出的对话框中点确定，如图所示。

9、在弹出的界面中我们选择参数，如图所示。

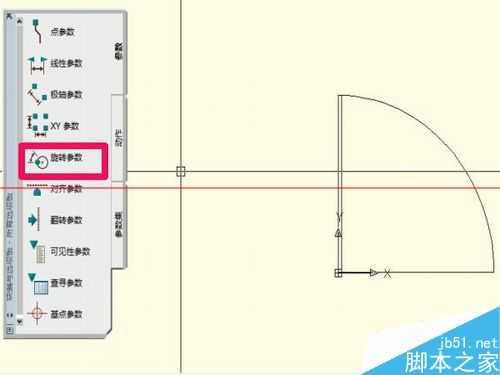

10、在参数选择后，选择旋转参数，如图所示。

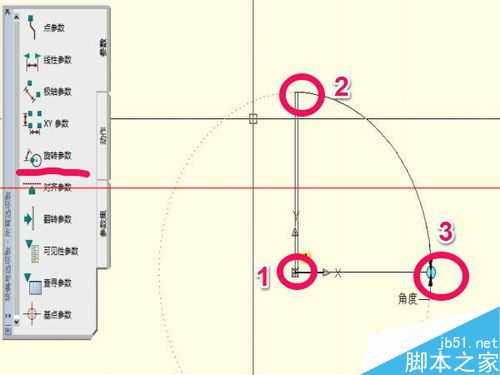

11、然后如图所示，在图中一次按照1，2，3的顺序，完成旋转参数的设置。

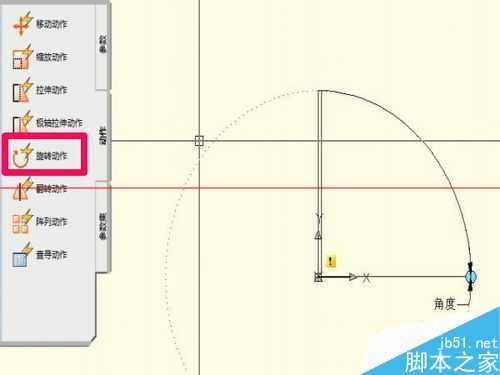

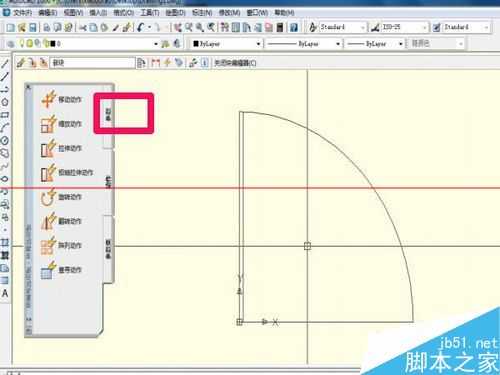

12、完成后在点击动作，在动作对话框中，选择旋转动作，如图所示。

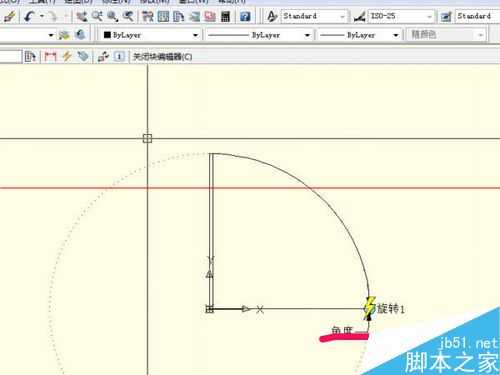

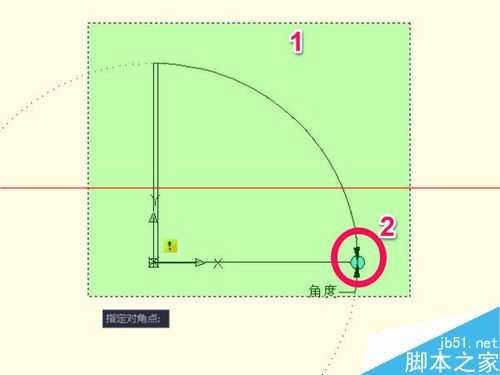

13、按照命令提示，如图1，2的顺序完成设置，如图所示。

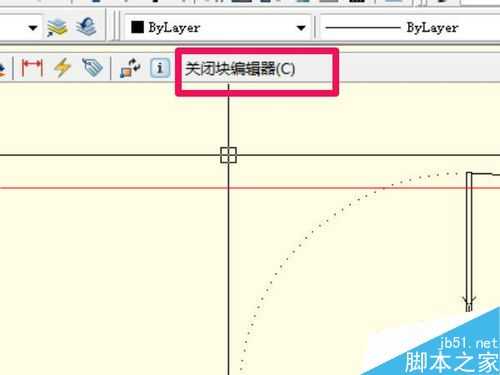

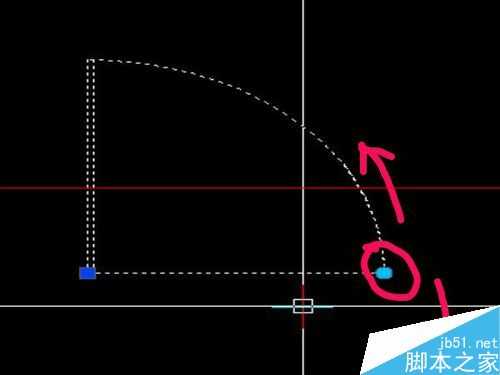

14、然后点击“关闭块的编辑器”这是回到操作界面，我们可以旋转的块就定义好了，如图所示，可以按照图中箭头方向自由旋转了。
